HT71778是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和18mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71778具有寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件可為音頻功率放大器提供實時跟隨音源信號的電源供電，從而在整個功率段內使整個系統保持在高效率。該方式供電相比直接升壓供電方式，電池續航時間預計可提升50%以上 。
HT71778采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT71778工作在PWM 模式。在輕負載條件下，該器件工作在可提高效率的PFM模式。PWM模式下，HT71778的開關頻率可通過外部電阻調節，支持200kHz至1.0MHz的范圍。
HT71778還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
| 價格:￥0.00 | 庫存99999 |
數量:
|
特點
| 應用
|
效率對比

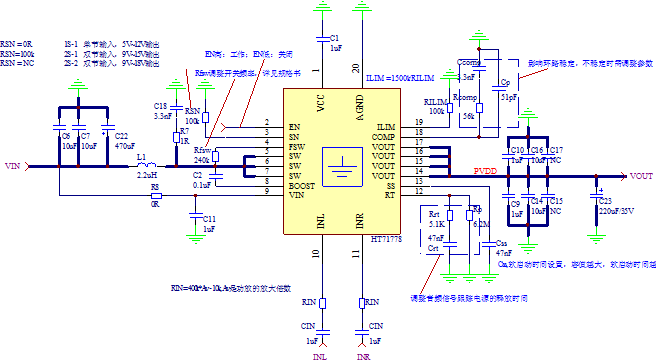

應用說明

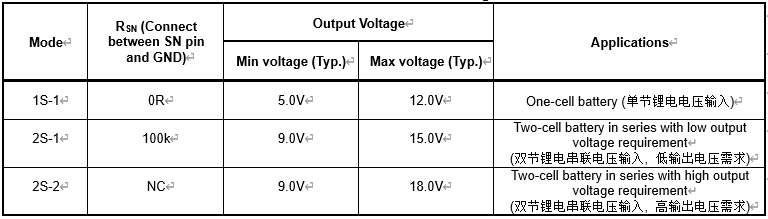

1. 根據輸入電壓、輸出電壓和功放功率需求，選擇模式，SN腳設置

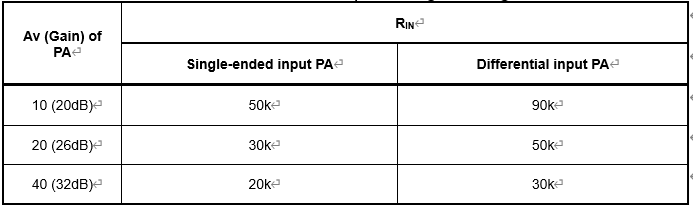

2. 根據功放增益，設置RIN電阻。參考以下公式，或表格中的典型參數
R_IN=600k/(C×Av)+10k , PA is single-ended input Equation 1
R_IN=1200k/(C×Av)+10k , PA is differential input Equation 2

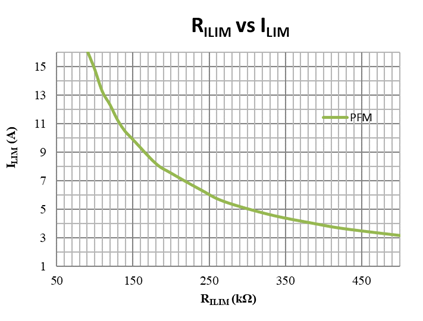

3. 根據功率需求設置ILIM電阻
功放功率往往指RMS值（PoRMS)，其峰值功率則為Popeak =2*PoRMS。在20kHz頻率下，其峰值功率維持時間很短，但在20Hz頻率下， 峰值功率在較長時間內顯得很有意義；
此外，系統中，由于ACF、DRC等功能的存在，在短時間內，即在ACF和DRC功能的啟動時間內，功放的輸出功率是突破ACF和DRC的限制功率的。
綜上，需要充分考系統的峰值功率、DRC限制等情況，確定ILIM需求
4. RT, COMP, SS, FREQ的設置，一般可直接使用推薦值
輸出電容較大時（需同時考慮后級電源電容），推薦使用更大的SS電容，以防啟動時較長時間的大電流對電容充電損壞芯片
